產品介紹

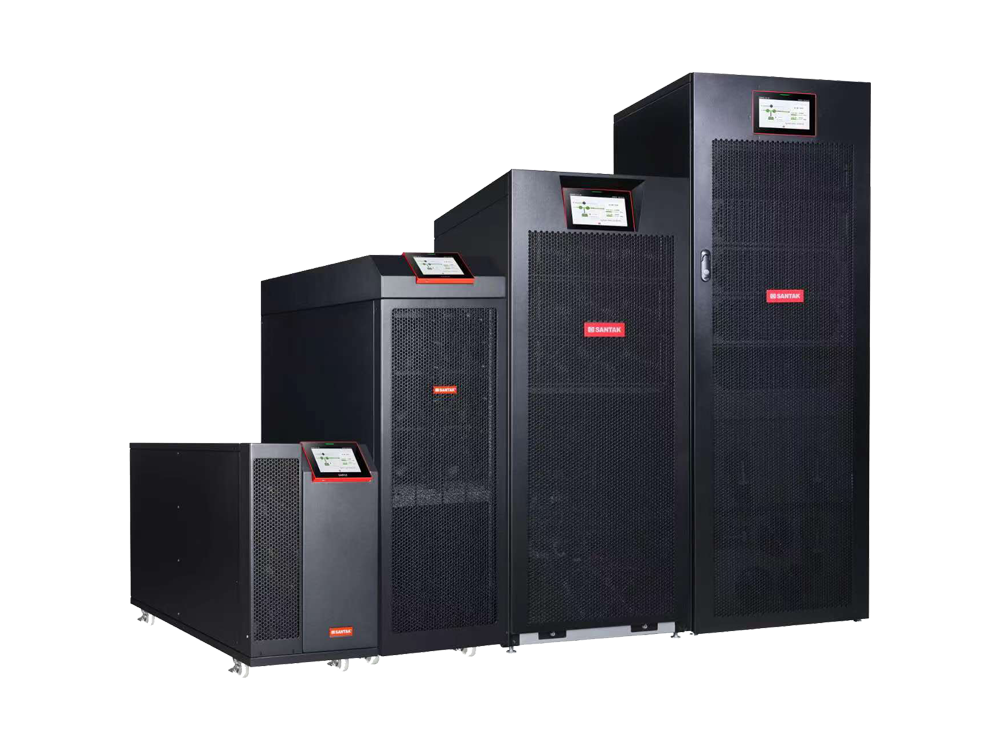

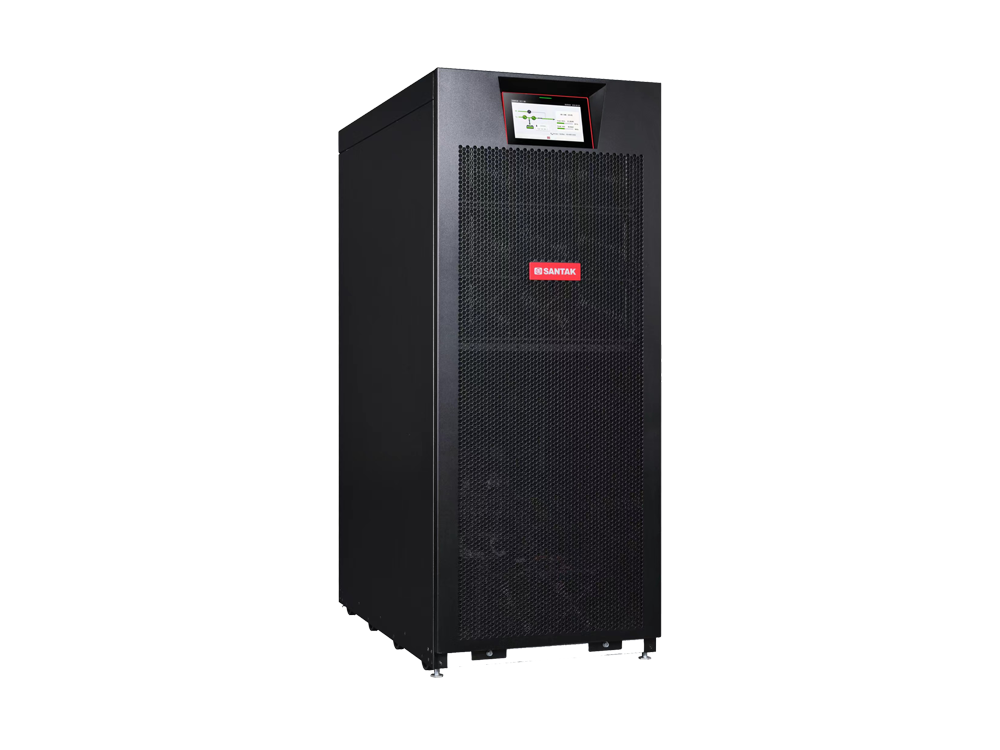

城堡系列 3C3 HD (20-200kVA)

山特城堡3C3 HD是山特城堡3C3經典產品系列的創新升級產品，山特城堡系列UPS秉承為用戶關鍵負載提供安全、可靠、穩定、環保的電力保障為宗旨，不斷對產品進行優化和更新。新一代3C3HD采用目前先進的電力電子及數字信號控制保護技術，則具有更高效率，更小體積，更高性能，更便捷操作等特點，能在各個行業領域為用戶提供高品質電源保障。

應用場景

• 中、小型數據中心

• 計算機數據機房

• 自動化控制系統

• 交通運輸

• 銀行，金融

• 通訊行業，5G

• 生產制造

產品特性


• 采用新一代IGBT及三電平技術，在線效率高達96%，ECO模式高達99%

• 輸出功率因數1.0，有效帶載量提升10%

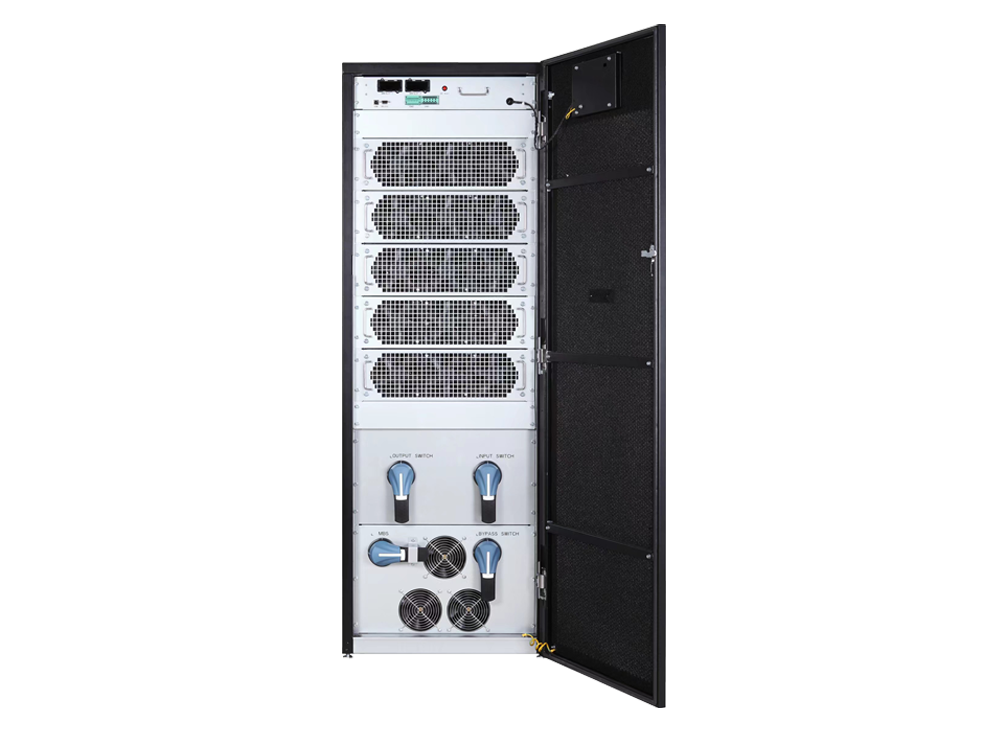

• 模塊化設計，MTTR<30分鐘

• 更高功率密度，占地面積節約50%

• 充電功率提升4倍，充電時間大幅減少

• 智能電容故障預警功能，進一步提升可靠性

• 智能電池管理功能

• 具有智能虛擬負載測試功能

• 全彩色觸摸屏，設備管理更便捷

• 標準支持鉛酸，鋰電等電池類型

• 支持4臺并機，可并機共電池

• 支持電池冷啟動

規格參數

型號		3C3 HD-20K	3C3 HD-30K	3C3 HD-40K	3C3 HD-60K	3C3 HD-80K
額定容量		20KVA/20KW	30KVA/30KW	40KVA/40KW	60KVA/60KW	80KVA/80KW
輸入	輸入方式	三相+N線+地線
	頻率	50/60Hz，范圍40 - 72Hz
	功率因數	≥ 0.99
	市電電壓范圍	201 ~ 478Vac線電壓； 116 ~ 276Vac相電壓
	旁路電壓范圍	338 ~ 458Vac線電壓； 195 ~ 264Vac相電壓
	輸入電流諧波	<2%線性負載； <5%非線性負載
輸出	額定電壓	230/400Vac，3相+N線+地線，（220/380，240/415可選）
	功率因數	1.0
	頻率誤差	同步旁路頻率范圍±4Hz
	電壓穩定性	穩態<1%
	過載時間	102 ~ 110%負載60分鐘，111 ~ 125%負載10分鐘，126 ~ 150%負載1分鐘
功能	在線雙變換模式效率	高達96%
	ECO節能模式效率	高達99%
	電池類型	VRLA鉛酸電池，AGM，膠體電池，NiCad電池，鋰電池
	電池電壓	320V~607V 默認432V
	充電方式	智能電池管理
	最大充電電流	25A	38A	50A	76A	100A
	并機能力	4臺并機
使用環境	環境溫度	0 ~ 40°C
	儲藏溫度	–15 ~ +55°C
	環境濕度	5 ~ 95 % ，無凝露
	海拔高度	海拔1000米內無需降額，若超過1000米時應按GB/T 3859.2的規定降容使用
尺寸	寬*深*高（mm）	330*668*521			330*690*975
重量	凈重(不含電池）	41kg	45kg	45kg	90kg	90kg
	毛重(不含電池）	50kg	55kg	55kg	131kg	131kg
安全標準	符合標準	GB4943； YD/T1095； GB/7260.2； IEC/62040

型號		3C3 HD-100K	3C3 HD-120K	3C3 HD-160K	3C3 HD-200k
額定容量		100KVA/100KW	120KVA/120KW	160KVA/160KW	200KVA/200KW
輸入	輸入方式	三相+N線+地線
	頻率	50/60Hz，范圍40 - 72Hz
	功率因數	≥ 0.99
	市電電壓范圍	201 ~ 478Vac線電壓； 116 ~ 276Vac相電壓
	旁路電壓范圍	338 ~ 458Vac線電壓； 195 ~ 264Vac相電壓
	輸入電流諧波	<3%線性負載； <5%非線性負載
輸出	額定電壓	230/400Vac，3相+N線+地線，（220/380，240/415可選）
	功率因數	1.0
	頻率誤差	同步旁路頻率范圍±4Hz
	電壓穩定性	穩態<1%
	過載時間	102 ~ 110%負載60分鐘，111 ~ 125%負載10分鐘，126 ~ 150%負載1分鐘
功能	在線雙變換模式效率	高達96%
	ECO節能模式效率	高達99%
	電池類型	VRLA鉛酸電池，NiCd電池，鋰電池
	電池電壓	±16~±22節
	充電方式	智能電池管理
	最大充電電流	100A	120A	160A	200A
	并機能力	4臺并機
	防護登記	IP20
使用環境	環境溫度	0 ~ 40°C
	儲藏溫度	–15 ~ +55°C
	環境濕度	5 ~ 95 % ，無凝露
	海拔高度	海拔1000米內無需降額，若超過1000米時應按GB/T 3859.2的規定降容使用
尺寸	寬*深*高（mm）	500*850*1230			500*850*1600
重量	凈重(不含開關）	149kg	149kg	215kg	240kg
	凈重(含4開關）	162kg	162kg	270kg	295kg
安全標準	符合標準	GB4943； YD/T1095； GB/7260.2； IEC/62040
